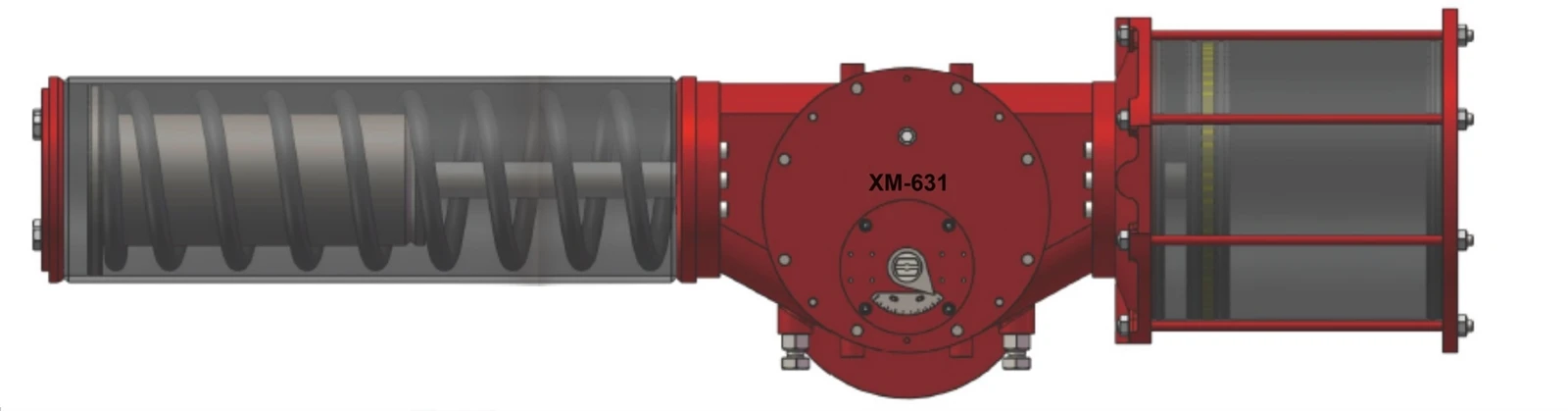

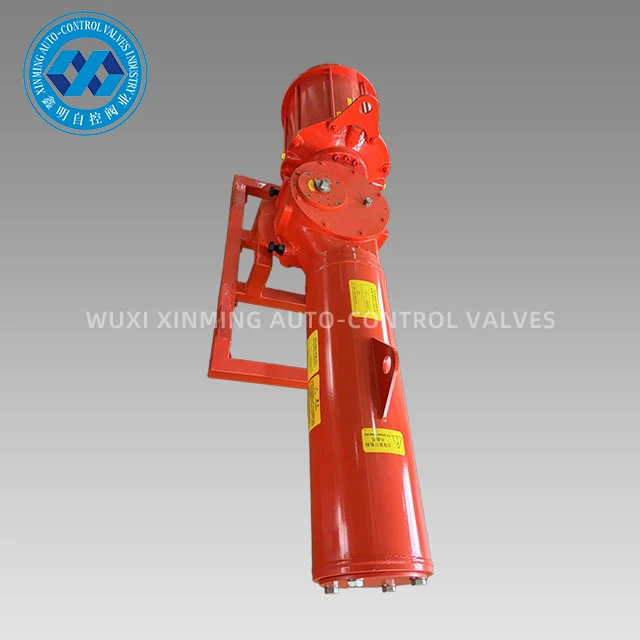

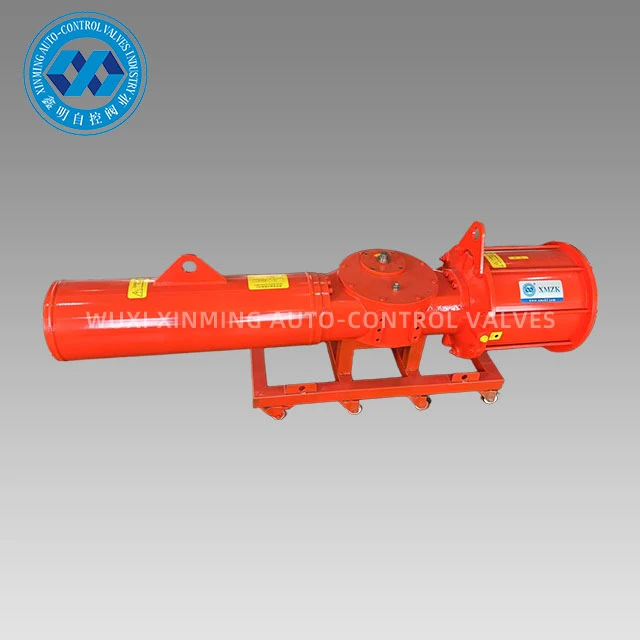

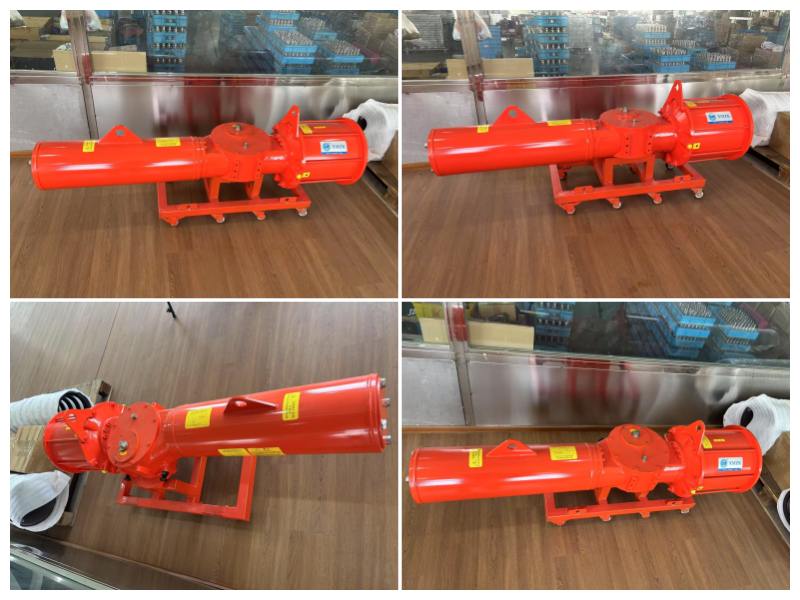

Caij nplooj ntoos hlav rov qab Scotch Yoke Pneumatic Actuator

Lub Caij Nplooj Ntoos Hlav Rov Qab Scotch Yoke Pneumatic Actuator yog lub siab -kev ntseeg tau tsav cov cuab yeej tsim los rau kev tswj lub valve. Nws siv Scotch Yoke kis tau tus mob tshwj xeeb los hloov lub zog cua compressed rau hauv 90℃rotational motion, thiab paub tias tsis siv neeg rov pib ua haujlwm los ntawm kev tsim - nyob rau hauv lub caij nplooj ntoos hlav muaj zog, kom ntseeg tau tias lub valve sai sai rov qab mus rau qhov chaw nyab xeeb (tag nrho qhib lossis kaw tag nrho) thaum muaj huab cua tsis ua haujlwm lossis xwm txheej ceev. Cov qauv tsim qauv ntawm Lub Caij Nplooj Ntoos Hlav Rov Qab Scotch Yoke Pneumatic Actuator txhawb ISO 5211 / NAMUR tus qauv interface, tuaj yeem hloov kho rau ntau hom pob li qub thiab npauj npaim li qub, thiab tuaj yeem nruab nrog txwv kev hloov pauv, solenoid li qub thiab lwm yam khoom siv rau kev tswj tsis siv neeg. Piv nrog cov tsoos khib nyiab thiab pinion actuators, cov qauv scotch yoke muaj kev ua haujlwm siab dua thiab ua haujlwm ntev dua, thiab yog qhov kev xaiv zoo tshaj plaws rau kev tswj lub valve nyob rau hauv cov xwm txheej txaus ntshai. Kev tsim kho scotch yog qhov kev xaiv zoo tshaj plaws rau kev tswj lub valve hauv cov xwm txheej txaus ntshai vim tias nws muaj lub neej ua haujlwm ntev dua thiab ua haujlwm zoo dua qub dua li cov pa khib nyiab thiab pinion actuators.

Khoom nta:

1. Muaj ob hom XM scotch yoke pneumatic actuators: symmetrical thiab tilted, sib xws rau ob qhov sib txawv tso zis torque yam ntxwv. Lub tilted scotch yoke actuator muaj siab pib torque thiab tsis tshua muaj kev khiav hauj lwm torque, haum rau kev tswj ntawm npauj npaim li qub. Lub symmetrical scotch yoke actuator muaj qhov sib npaug torque nkhaus thiab yog qhov tsim nyog rau kev tswj cov pob li qub thiab ntsaws li qub.
2. O-rings encapsulated nrog dual cov ntaub ntawv (rubber thiab PFA) tuaj yeem siv rau ntau qhov kub thiab txias thiab ua haujlwm.
Ob chav O-ring thiab bearing tsim kom muaj kev ruaj ntseg thiab kev ntseeg siab ntawm lub tog raj kheej modular.
3. Cov zis torque ntawm XM lub caij nplooj ntoos hlav rov qab tuaj yeem ncav cuag ntau dua 140,000Nm, thiab cov zis torque ntawm ob - hom yeeb yam tuaj yeem ncav cuag ntau dua 250,000Nm.
Ua haujlwm siab: 0.3-0.6MPa.
4. Ob lub hauv nruab nrab lub cev module thiab lub tog raj kheej module yog ua los ntawm cov hlau los yog cov pa roj carbon steel kom muaj zog txaus. Tag nrho cov qauv yog compact, thiab tus tsim yog zoo nkauj thiab sib koom tes. Lub yoke pas nrig thiab piston ua kom lub zog zoo tshaj plaws.
5. Tsis tshua muaj kev sib txhuam, lub neej ntev cov ntaub ntawv sib xyaw kom tsis txhob muaj cov hlau ncaj qha -rau- hlau sib cuag, ua rau kev kho thiab hloov tau yooj yim thiab yooj yim.
6. Cov zis ncej ua raws li ISO5211 thiab NAMUR cov qauv tshiab. Nws qhov loj tuaj yeem hloov kho, thiab stainless hlau yog xaiv tau.
7. NAMUR tus qauv qhia txoj hauj lwm yooj yim rau kev teeb tsa ntawm cov khoom siv xws li txwv hloov lub thawv thiab qhov chaw.
8. Ob lub kaum sab xis adjustable bolts tuaj yeem kho lub valve stroke ntawm -6℃mus rau 96 degree, uas yuav pab kom ntev lub neej ntawm lub rooj zaum valve.

Lub hauv paus ntsiab lus yog tias:

Cov cua compressed nkag mus rau hauv lub chamber los thawb lub piston los ua cov lus tsa suab, thiab los ntawm cov qauv sib kis ntawm tus quab tus pin thiab tus quab zawj, lub piston txoj kab tawm yuav raug hloov mus rau hauv tus quab ntawm kev sib hloov, thiab tsav cov khoom tso tawm kom tig, yog li ua tiav kev tswj ntawm lub valve.
